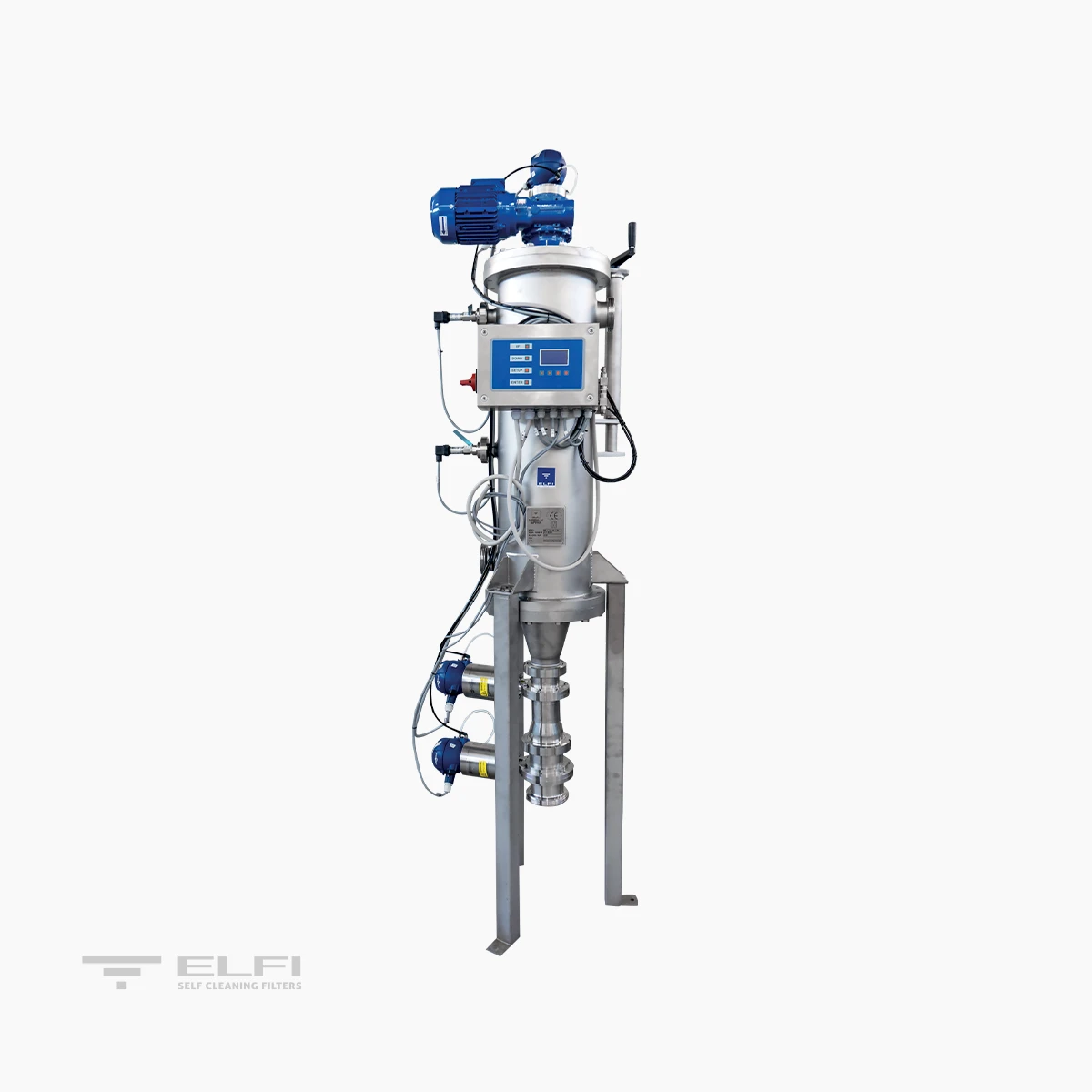

Description
LAVORO

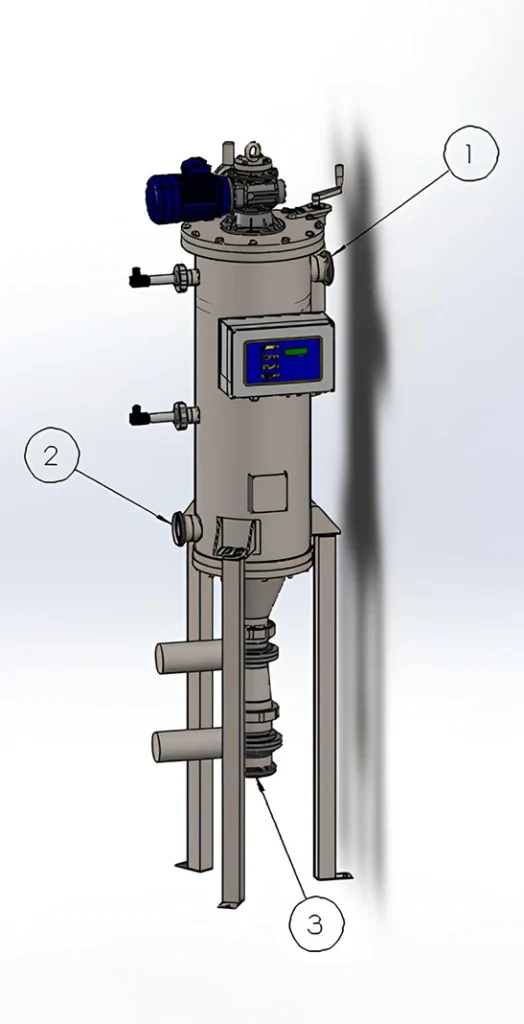

Il fluido entra nel filtro tramite l’ingresso (1) e attraversa il cilindro filtrante dall’interno all’esterno. In questo modo vengono trattenuti tutti i solidi sospesi non deformabili più grandi o uguali del grado di filtrazione installato. Il fluido filtrato fuoriesce attraverso il tubo di uscita (2).
RIGENERAZIONE SOLIDO / LIQUIDO
La fase di pulizia avviene attraverso delle lame posizionate all’interno dell’elemento filtrante le quali raschiano i solidi depositati sullo stesso e attraverso il flusso vengono portati verso la zona di scarico (3). Lo scarico delle impurità avviene con due valvole in modo tale da compattare il più possibili i solidi. Il ciclo di lavaggio avviene a tempo o tramite differenziale di pressione e viene regolato in base al quantitativo di solidi ed alla portata. Durante la fase di pulizia il flusso non viene interrotto.
RIGENERAZIONE LAVAGGIO ELEMENTO FILTRANTE
La rigenerazione dell’elemento filtrante può essere effettuata per sanificare il serbatoio oppure per intasamento irreversibile. La fase di lavaggio viene comandata manualmente da quadro elettrico e consiste nel: Segnale in uscita per fermare la pompa di alimentazione, apertura entrambe le valvole di scarico (3), apertura valvola di alimentazione ugelli spruzzatori (4) e rotazione motore elettrico. Gli ugelli possono essere alimentati con qualsiasi fluido in pressione, purché sia compatibile chimicamente con i componenti.
Pressione di lavaggio da 10 a 20 bar tempo 30 sec.
CONTROLLO

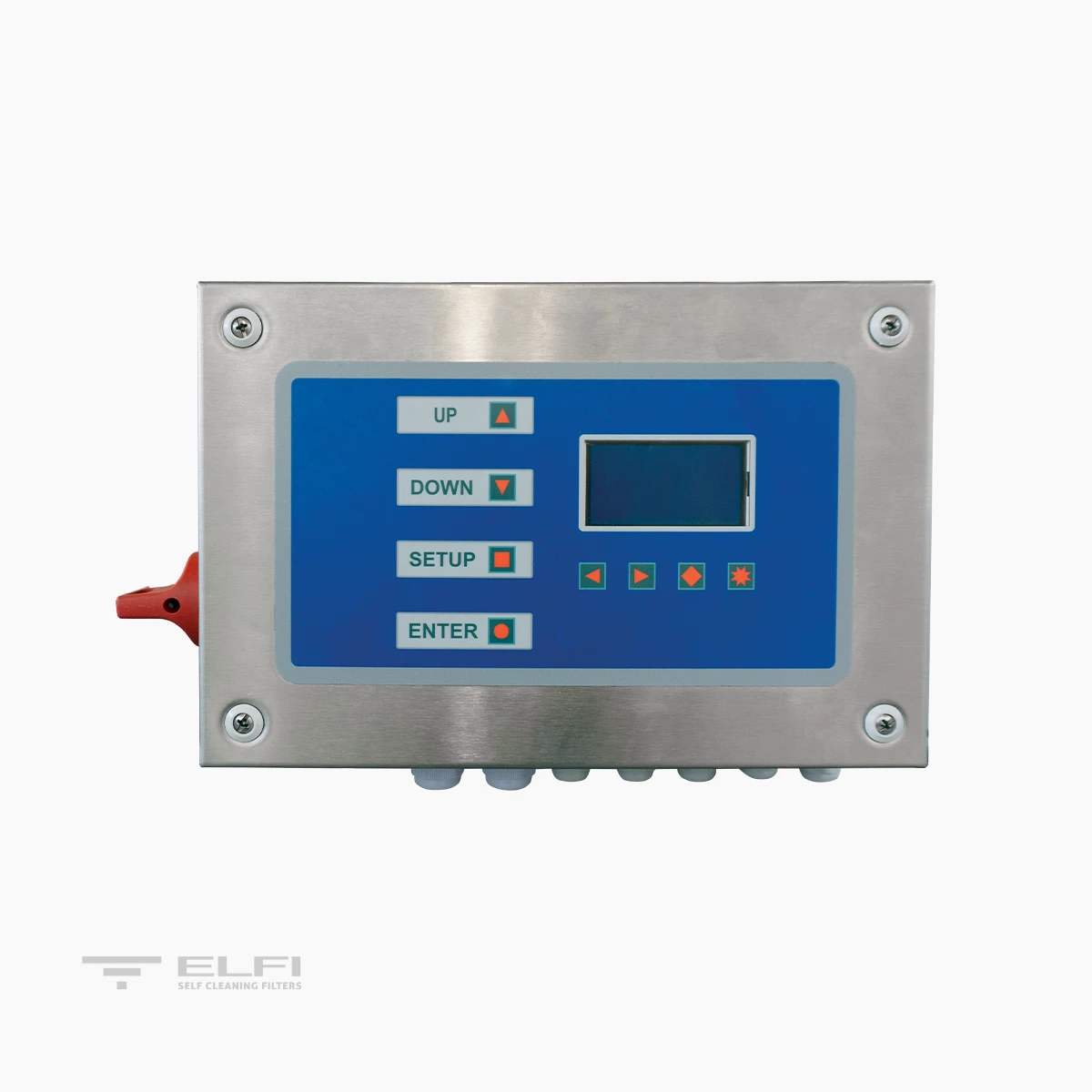

Un quadro elettrico gestisce le fasi di rigenerazione e lavaggio. Il ciclo di pulizia avviene a tempo attraverso un pausa-lavoro. L’intervallo di tempo tra un’apertura e l’altra e il tempo di apertura della valvola di scarico possono essere regolati. Il quadro è dotato di pulsantiera per azionare il motore manualmente. Le valvole di scarico possono essere aperte manualmente attraverso l’azionamento sulla elettrovalvola. Un segnale di allarme comunica la mancanza di rotazione del motore elettrico durante la fase di lavaggio.
SPECIFICHE TECNICHE
MODELLO | SPIROCLEAN 20 | SPIROCLEAN 30 | SPIROCLEAN 45 | SPIROCLEAN 60 | SPIROCLEAN 90 |
---|---|---|---|---|---|
Area filtrante (cm²) | 2000 | 3000 | 4500 | 6000 | 9000 |
In/Out (1) (2) | DN 50 F | DN 60 F | DN 70 F | DN 70 F | DN 100 F |
Scarico/svuotamento (3) | DN 80 F | DN 100 F | DN 100 F | DN 100 F | DN 100 F |
Sfiato aria (4) | DN 25 F | DN 25 F | DN 25 F | DN 25 F | DN 25 F |
Pressione min-max – Bar | 0,5-10 | 0,5-10 | 0,5-10 | 0,5-10 | 0,5-10 |
Temperatura max – °C | 90 | 90 | 90 | 90 | 90 |
Portata massima – m³/h | 45 | 45 | 45 | 65 | 100 |
Alimentazione elettrica – Volt | 400 50/60 Hz | 400 50/60 Hz | 400 50/60 Hz | 400 50/60 Hz | 400 50/60 Hz |
Potenza richiesta – Watt | 180 | 370 | 370 | 550 | 750 |
Elettrovalvola – Volt / Watt | 24 AC / 6 | 24 AC / 6 | 24 AC / 6 | 24 AC / 6 | 24 AC / 6 |
Alimentazione pneumatica – Bar | 2 – 8 | 2 – 8 | 2 – 8 | 2 – 8 | 2 – 8 |
Certificati di costruzione | CE | CE | CE | CE | CE |
Norma di calcolo | EN13445 | EN13445 | EN13445 | EN13445 | EN13445 |
Volume Litri | 28 | 48 | 72 | 95 | 124 |
Davit di apertura coperchio | Incluso | Incluso | Incluso | Incluso | Incluso |
Piedi | Inclusi | Inclusi | Inclusi | Inclusi | Inclusi |

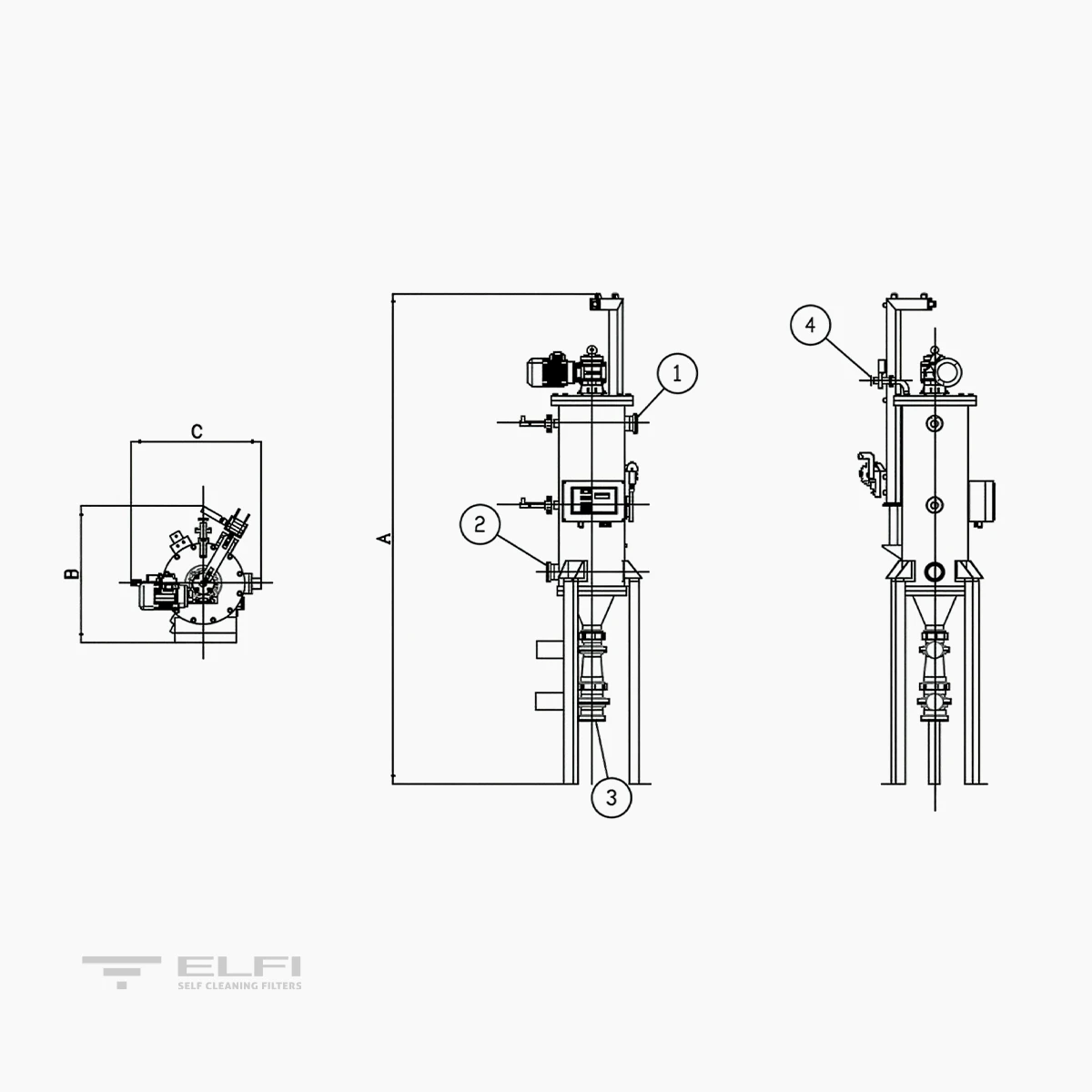

A (mm) | 2050 | 2050 | 2050 | 2470 | 2515 |
B (mm) | 621 | 621 | 621 | 673 | 705 |
C (mm) | 585 | 585 | 585 | 637 | 753 |
D (mm) Estrazione cartuccia | 850 | 850 | 850 | 850 | 850 |
PESO a vuoto Kg | 44 | 59 | 66 | 89 | 163 |
PESO in lavoro Kg | 72 | 107 | 138 | 184 | 287 |
