Description
LAVORO

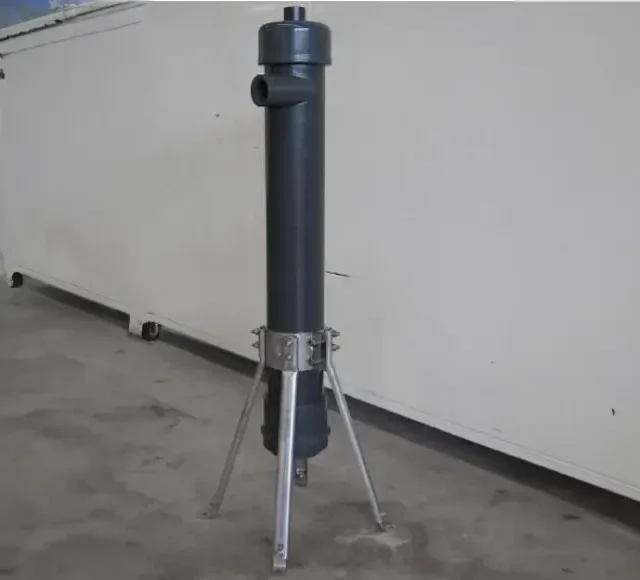

L’acqua da filtrare entra attraverso l’ingresso (1), saldato tangenzialmente al corpo, scende verso il cono di accelerazione (2) ed aumenta la sua velocità. La forza centrifuga che si crea separa dall’acqua i solidi sospesi più pesanti. L’ acqua pulita colpisce il deflettore (3) e risale attraverso il collettore di uscita (4). Le impurità vengono depositate al di sotto del deflettore nel serbatoio di raccolta (5). Esse possono essere scaricate in continuo oppure a tempo attraverso il foro di scarico (6).
EFFICIENZA FILTRAZIONE
La gamma dei cicloni prevede due serie di costruzioni, la serie IC con buone efficienze di separazione e basse perdite di carico e la serie IC HF hanno ottime efficienze di separazione sino anche a 10 micron ma con alte perdite di carico. Il grafico a seguire indica le differenze di efficienza di separazione fra la serie IC e IC HF.
EFFICIENZA DI RIMOZIONE
Confronto tra idrociclone IC e idrociclone IC HF
PERDITE DI CARICO
IDROCICLONE IC STANDARD
Specifiche Tecniche
| MODELLO | IC ¾” | IC 1” | IC 1”1/2 | IC 2” | IC 3” | IC DN100 | IC DN150 | IC DN200 | IC DN250 |
|---|---|---|---|---|---|---|---|---|---|
| Portata – m³/h Con ΔP da 0,2 a 1 bar | 3,5-7 | 6-12 | 11-25 | 18-40 | 32-56 | 52-102 | 91-194 | 186-468 | 295-725 |
| Attacchi In/Out | ¾”M | 1”M | 1”1/2M | 2”M | 3”M | DN100 | DN150 | DN200 | DN250 |
| Attacchi Scarico | 3/8” F | ½”F | ½”F | ¾”F | ¾”F | 1”F | 1”1/2F | 1”1/2F | 2”F |
| Pressione max – Bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Temperatura max – °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| MODELLO | IC ¾” | IC 1” | IC 1”1/2 | IC 2” | IC 3” | IC DN100 | IC DN150 | IC DN200 | IC DN250 |
| Misure | |||||||||
| A (mm) | 780 | 935 | 1050 | 1220 | 1555 | 2300 | 2700 | 3610 | 3610 |
| B (mm) | 75 | 85 | 100 | 110 | 140 | 205 | 330 | 465 | 505 |
| C (mm) | 80 | 100 | 120 | 140 | 180 | 355 | 345 | 525 | 589 |
| D (mm) | 295 | 315 | 330 | 350 | 385 | 460 | 95 | 145 | 195 |
| E (mm) | 295 | 315 | 330 | 350 | 385 | 460 | 600 | 890 | 990 |
| F (mm) | 31 | 43 | 46 | 54 | 65 | 105 | 600 | 890 | 990 |
| PESO Kg | 11 | 15 | 21 | 32 | 51 | 73 | 118 | 187 | 278 |
IDROCICLONE IC ALTA EFFICIENZA
Specifiche Tecniche
| MODELLO | IC HF¾” | IC HF 1” | IC HF 1”1/2 | IC HF 2” | IC HF 3” | IC HF DN100 | IC HF DN150 |
|---|---|---|---|---|---|---|---|
| Portata – m³/h Con ΔP da 0,2 a 1 bar | 2-6 | 4-8 | 8-16 | 18-40 | 28-38 | 40-68 | 91-194 |
| Attacchi In/Out | ¾”M | 1”M | 1”1/2M | 2”M | 3”M | DN100 | DN150 |
| Attacchi Scarico | 3/8” F | ½”F | ½”F | ¾”F | ¾”F | 1”F | 1”1/2F |
| Pressione max – Bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Temperatura max – °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| MODELLO | IC HF¾” | IC HF 1” | IC HF 1”1/2 | IC HF 2” | IC HF 3” | IC HF DN100 | IC HF DN150 |
| Misure | |||||||
| A (mm) | 780 | 935 | 1050 | 1220 | 1555 | 2300 | 2700 |
| B (mm) | 75 | 85 | 100 | 110 | 140 | 205 | 330 |
| C (mm) | 80 | 100 | 120 | 140 | 180 | 355 | 345 |
| D (mm) | 295 | 315 | 330 | 350 | 385 | 460 | 95 |
| E (mm) | 295 | 315 | 330 | 350 | 385 | 460 | 600 |
| F (mm) | 31 | 43 | 46 | 54 | 65 | 105 | 600 |
| PESO Kg | 11 | 15 | 21 | 32 | 51 | 73 | 118 |
